Memahami Soket Shunted dan Non-Shunted: Panduan Komprehensif
Aspek mendasar dari instalasi listrik untuk sistem penerangan melibatkan pemilihan jenis soket yang sesuai. Perbedaan antara soket shunted dan non-shunted mewakili titik keputusan penting yang berdampak langsung pada fungsionalitas, keamanan, dan kompatibilitas sistem. Panduan ini memberikan klarifikasi rinci tentang jenis soket ini, karakteristik operasionalnya, dan skenario aplikasi yang sesuai.
Definisi Dasar
Soket shuntmenampilkan kontak listrik yang terhubung secara internal yang menciptakan jalur terpadu untuk arus listrik. Konfigurasi ini memungkinkan daya mengalir sepanjang satu jalur dari sumber listrik, melalui soket, dan selanjutnya ke kedua pin lampu secara bersamaan. Pada dasarnya, soket shunted menerima listrik melalui satu set kabel dan mendistribusikannya ke dua titik kontak secara internal. Untuk menyederhanakan pemahaman, konsepkan soket shunted sebagai "terhubung" secara internal.
Soket yang tidak-dihubungkanpertahankan kontak listrik yang benar-benar terpisah dengan titik masuk tersendiri untuk sambungan kabel. Arsitektur ini
menyediakan dua jalur independen untuk arus listrik mengalir ke pin lampu. Berbeda dengan soket shunted, soket non-shunted menyalurkan tegangan ke setiap kontak melalui jalur kabel terpisah tanpa interkoneksi internal. Untuk tujuan mnemonik, anggap soket non-shunted sebagai "tidak terhubung" secara internal.
Diferensiasi Teknis dan Skenario Aplikasi
Perbedaan operasional antara jenis soket ini menentukan aplikasi spesifiknya:
Soket shunted terutama melayani sistem di mana distribusi daya ke kedua kontak lampu terjadi secara seragam. Ini biasanya diimplementasikan dalam konfigurasi ballast-start instan di mana koneksi internal memfasilitasi penyaluran daya secara simultan ke kedua ujung lampu linier. Desain kontak terintegrasi menyederhanakan persyaratan perkabelan dengan mengurangi titik koneksi.
Soket yang tidak-dihubungkan menemukan penerapan penting dalam skenario yang memerlukan perutean daya independen untuk memisahkan kontak. Hal ini wajib untuk sistem balast-start cepat dan terprogram-yang mana jalur kabel yang berbeda memungkinkan pemanasan awal filamen lampu secara berurutan sebelum penyalaan. Pemeliharaan sirkuit independen ini terbukti penting untuk aplikasi yang memprioritaskan perpanjangan umur lampu dan mengurangi tekanan pada komponen.
Pertimbangan Retrofit LED Kontemporer
Peralihan ke teknologi LED telah menimbulkan pertimbangan tambahan untuk pemilihan soket:

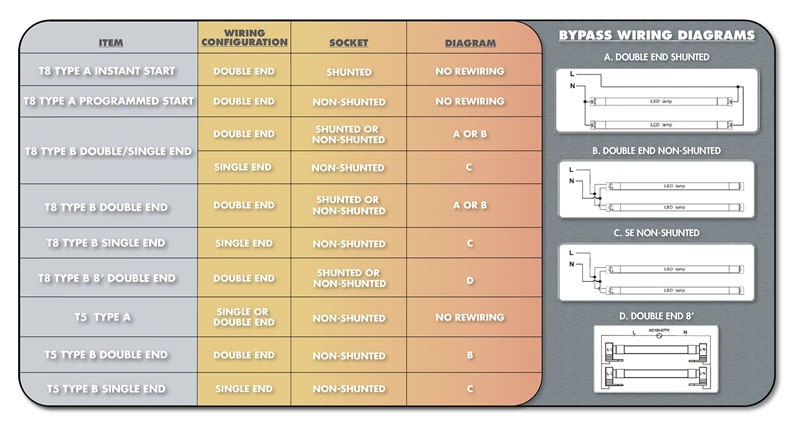

Saat mengganti tabung neon tradisional dengan lampu bypass LED-kabel langsung, soket non-shunted menjadi keharusan. Instalasi ini memerlukan pemeliharaan jalur listrik terpisah untuk mengakomodasi konfigurasi driver internal lampu LED. Kontak independen pada soket non-shunted memungkinkan pengoperasian tabung LED yang dirancang untuk berfungsi tanpa ballast eksternal.
Untuk pengganti LED yang mempertahankan sistem balast yang ada, soket shunted mungkin tetap sesuai tergantung pada kompatibilitas-tabung LED balast tertentu. Namun, tren industri semakin menyukai instalasi LED bypass ballast untuk meningkatkan efisiensi energi dan mengurangi kebutuhan pemeliharaan, menjadikan soket non-shunted sebagai pilihan utama untuk proyek modernisasi.
Pedoman Seleksi dan Pertimbangan Keamanan
Identifikasi yang tepat antara jenis soket melibatkan inspeksi visual terhadap konfigurasi kontak. Soket shunt menampilkan jembatan logam yang menghubungkan titik kontak, sedangkan soket non-shunted menunjukkan kontak yang benar-benar terpisah dengan sambungan terminal berbeda.
Catatan keselamatan penting: Penerapan soket shunted pada aplikasi yang memerlukan konfigurasi non{0}}shunted dapat menyebabkan korsleting dan potensi bahaya kebakaran. Sebaliknya, penggunaan soket non-shunted di mana jenis shunted ditentukan dapat mengakibatkan kegagalan fungsi sistem atau kegagalan total dalam pengoperasian. Selalu verifikasi spesifikasi pabrikan untuk lampu dan soket sebelum pemasangan.
Dokumentasi produk Benwei dengan jelas menunjukkan persyaratan kompatibilitas soket untuk semua sistem pencahayaan, memastikan pemilihan yang tepat dan penerapan yang aman. Saat melakukan peningkatan pencahayaan atau pemasangan baru, konsultasi dengan profesional kelistrikan menjamin pemilihan soket yang tepat dan selaras dengan persyaratan sistem tertentu dan standar keselamatan.
