Peningkatan jumlah pemasangan lampu jalan tenaga surya di dunia merupakan indikasi nyata bahwa energi baru terbarukan dikemas dengan segudang keunggulan. Banyak yang memilih teknologi energi surya karena mengurangi biaya dan konsumsi energi serta meningkatkan efisiensi pemanfaatan energi. Ketika mempertimbangkan energi matahari dalam penerangan jalan, banyak orang hanya memikirkan komponen yang mereka lihat. Para ahli akan memberi tahu Anda bahwa ada lebih banyak hal dalam sistem energi surya daripada hanya bagian-bagiannya. Secara teknis Anda perlu merancang Diagram Sirkuit Lampu Jalan Tenaga Surya untuk menentukan aliran listrik dari sumber ke komponen tertentu.

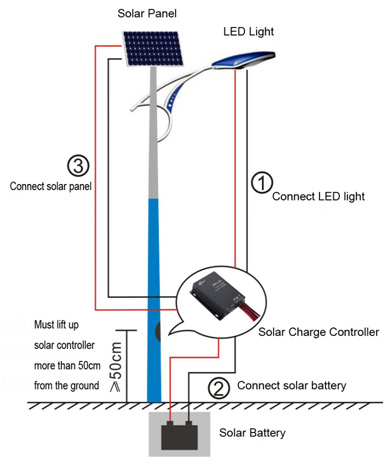

Diagram rangkaian Lampu Jalan Tenaga Surya memberikan skema aliran listrik yang berasal dari panel surya, melewati pengontrol, baterai, dan berakhir di sumber cahaya. Di daerah di mana lampu jalan tenaga surya beroperasi pada siang hari,
Diagram Sirkuit Lampu Jalan Tenaga Surya yang khas harus berisi:
Panel surya – sumber energi listrik
Pengontrol pengisian daya – mengontrol proses pengisian daya baterai
Baterai – menyimpan energi listrik
Light Dependent Resistor (LDR)- juga fotoresistor atau fotokonduktor
Light Emitting Device (LED) Bank – sumber cahaya
Sebuah saklar
Regulator tegangan
Kabel interkoneksi
Secara umum, diagram rangkaian keseluruhan terdiri dari tiga rangkaian: switching, pengisian solar, dan rangkaian lampu lampu.
Lampu jalan tenaga surya yang berdiri sendiri-tidak memerlukan saluran transmisi, merutekan kabel, atau sistem manajemen atau kontrol yang unik. Lampu jalan independen memiliki diagram sirkuit yang berbeda dari yang berbagi sumber energi matahari yang sama.
Diagram sirkuit lampu jalan surya tersedia dalam dua bentuk tergantung pada penonton. Ada skema dan gaya grafis yang masing-masing menggunakan-simbol standar dan gambar dasar industri. Anda harus menjadi ahli listrik atau seseorang dengan pengetahuan pendukung tentang subjek untuk memahami diagram rangkaian gaya skematik.
Di bawah ini adalah beberapa simbol diagram sirkuit:
Simbol Ammeter.
Simbol voltmeter.
Simbol resistor.
Simbol saklar.
Simbol baterai
Simbol transistor
Simbol kapasitor
Simbol bola lampu
Simbol sel surya
Simbol sekering
Simbol dioda
Penggunaan diagram sirkuit lampu jalan surya
Visualisasi dan pemahaman
Dalam desain sirkuit cahaya yang sebenarnya, Ahli Listrik dan insinyur pertama-tama menggunakan diagram sirkuit untuk mendapatkan pemahaman tentang bagaimana listrik mengalir dalam peralatan. Secara teknis, mereka digunakan dalam desain sirkuit dan tata letak PCB. Ilmuwan komputer mengandalkan diagram ini untuk dengan mudah memvisualisasikan ekspresi menggunakan aljabar Boolean.
Diagram sirkuit digunakan untuk menunjukkan berbagai jenis komponen dan bagaimana mereka terhubung bersama. Menggunakan simbol saja tidak cukup, Anda akan memerlukan tata letak yang telah dikalibrasi dengan parameter penting seperti volt, resistansi, arus, dan label untuk lebih dari satu komponen.
Seseorang dengan pengetahuan terbatas dalam teknologi surya mungkin merasa mudah menggambarkan susunan fisik kabel dan bagaimana komponen terhubung menggunakan desain fisik, karya seni atau tata letak dan diagram pengkabelan. Dari segi teknis, diagram sirkuit diperlukan untuk memahami bagaimana aliran listrik dalam sambungan dan menentukan pemeliharaan lampu jalan tenaga surya.
Diagram rangkaian lampu jalan surya akan menunjukkan kepada Anda jumlah setiap komponen, peringkatnya, dan jenis sambungan (seri atau paralel). Selain mengidentifikasi solusi yang paling ekonomis dan efektif untuk kebutuhan pencahayaan Anda, ini juga akan membantu Anda memantau biaya Anda.
Keamanan mesin
Diagram sirkuit lampu jalan surya akan membantu Anda menentukan keamanan peralatan. Seorang ahli listrik akan menggunakan diagram ini untuk mempertimbangkan modifikasi dan mengurangi gangguan yang dapat dimodifikasi. Misalnya, seseorang dapat menghilangkan kebutuhan untuk konversi DC-ke-AC atau sebaliknya dengan menggunakan daya dari baterai secara langsung.
Tingkatkan produktivitas lampu jalan surya
Dengan menggunakan diagram sirkuit lampu jalan tenaga surya, teknisi listrik dapat melakukan perbaikan khusus untuk meningkatkan produktivitas peralatan. Misalnya, jika Anda ingin memperkenalkan sistem kontrol nirkabel atau teknologi sensor ke lampu jalan surya Anda, teknisi akan menggunakan diagram rangkaian untuk menentukan apakah modifikasi dapat didukung.
Diagram sirkuit adalah dokumen penting ketika ada masalah listrik dengan sistem. Ini adalah satu-satunya ahli listrik bahasa, dan ahli surya tahu kapan harus memperbaiki dan memelihara. Rangkaian ini menawarkan spesifikasi penting dari kebutuhan daya dari berbagai komponen sehingga yang tepat dapat digunakan.
Diagram sirkuit yang ditingkatkan menghilangkan hilangnya daya yang terkait dengan efisiensi inverter.
Instalasi yang efisien dan efektif
Diagram sirkuit sederhana akan membantu Anda memvisualisasikan penempatan komponen yang tepat di lampu jalan surya Anda. Diagram rangkaian merupakan komponen penting dalam pemasangan lampu jalan tenaga surya. Semua kabel dan bagian harus dihubungkan sesuai dengan diagram sirkuit listrik untuk menghindari kecelakaan dan kerusakan.
Anda akan memerlukan beberapa perhitungan di pihak Anda untuk menentukan tegangan (DC atau AC) dan arus yang diperlukan untuk menopang lampu jalan selama jumlah jam yang Anda butuhkan. Anda juga perlu menentukan beban total rangkaian. Ini akan membantu Anda meningkatkan efisiensi lampu jalan surya Anda. Untuk melengkapi Diagram Sirkuit Lampu Jalan Tenaga Surya, Anda perlu menentukan tegangan nominal. Jenis tegangan ini diperoleh dari jumlah sel baterai yang akan diisi.
Cara Anda menyambungkan komponen atau memasang kabel dapat memengaruhi efisiensi lampu jalan tenaga surya Anda. Dengan menggunakan diagram sirkuit, pemasangan Anda akan mudah dan dengan risiko yang lebih sedikit. Dalam lampu jalan otomatis, menyesuaikan nilai resistor variabel dapat membantu Anda menghidupkan dan mematikan lampu pada intensitas pencahayaan yang Anda atur.
