Light-Emitting Diode (LED) adalah perangkat semikonduktor yang memancarkan cahaya ketika arus melewatinya. Ketika partikel yang membawa arus listrik (disebut elektron dan lubang) digabungkan dalam bahan semikonduktor, cahaya dihasilkan. Pada dasarnya, LED adalah manik-manik lampu kecil, yang mudah dipasang ke sirkuit. Tetapi tidak seperti lampu pijar, ia tidak membakar filamen, mengkonsumsi lebih sedikit listrik, dan tidak menghasilkan banyak panas. Mereka diterangi hanya oleh pergerakan elektron dalam bahan semikonduktor dan memiliki seumur hidup selama transistor standar. Masa pakai LED adalah ribuan jam lebih lama daripada lampu pijar. Karena keunggulan ini, LED adalah salah satu teknologi paling populer untuk lampu penerangan. Ini terutama dibagi menjadi tiga jenis, DIP LED, SMD LED, COB LED.
LED Paket In-Line (DIP) Ganda
Dual-in-line package (DIP) LED, yang chip di dalam kepala bulat plastik keras, dengan 2 pin penghubung paralel lurus. Meskipun beberapa produk masih menggunakan desain ini saat ini, peletenan cahaya dan CRI-nya rendah, tetapi efisiensinya jauh lebih sedikit daripada chip LED baru. Saat ini, gaya chip LED yang lebih canggih tersedia untuk penggunaan rumah, komersial, dan industri.
dip led

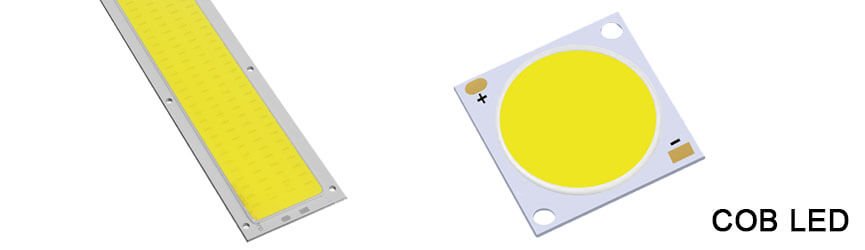

Desain LED Chip-on-Board (COB)
Chip-on-board (COB) mengacu pada menempelkan beberapa chip (biasanya 9 atau lebih) pada substrat aluminium dan mengemasnya bersama-sama sebagai modul pencahayaan. Desain ini membutuhkan lebih sedikit ruang dan memberikan potensi cahaya maksimum. Teknologi ini menghilangkan konsep braket, tidak ada elektroplating, no-reflow soldering, dan tidak ada proses penempatan, sehingga prosesnya berkurang hampir sepertiga dan biayanya juga dihemat sepertiga. Anda akan melihatnya digunakan dalam memuat dermaga, pabrik, gudang, area pengiriman, dan aplikasi industri lainnya. Lampu COB sering muncul di downlight output tinggi dan lampu track. Mereka juga digunakan untuk lampu jalan, tempat parkir, dan fasilitas luar ruangan yang membutuhkan area pencahayaan yang luas.
tongkol dipimpin
Chip LED Surface Mounted Device (SMD)
Surface Mounted Device (SMD) LED Chips adalah pengembangan besar berikutnya setelah DIP. Dibandingkan dengan LED tradisional, output cahaya yang dihasilkan oleh SMD jauh lebih tinggi dan mengkonsumsi lebih sedikit daya. Dibandingkan dengan DIP LED mereka memiliki desain yang lebih kecil, lebih datar, masa pakai yang lebih lama, mengurangi konsumsi energi hingga 75%, dan biaya pemeliharaan yang lebih rendah.
smd dipimpin
Selanjutnya, kami akan memperkenalkan chip LED SMD berdasarkan timeline, 3528-3014-5050-5630-3030-2835-3535
Ukuran 3528 SMD adalah 3.5 * 2.8 * 1.9mm. Anda biasanya dapat menemukan chip 3528 pada strip LED 12v. Ini memancarkan lebih sedikit panas, sehingga lebih aman untuk menyentuhnya daripada lampu halogen. Selama bilah lampu LED digunakan untuk persyaratan pencahayaan minimum, itu dapat dengan mudah dipasang di mana saja.
SMD 3014 adalah 3.0 * 1.4 * 0.8mm. Ukuran yang lebih kecil berarti bahwa lebih banyak LED dipasang pada panjang tertentu dari papan PCB. Chip LED ini memiliki peluruhan cahaya rendah, ketahanan termal rendah, dan konduktivitas termal yang baik.
Ukuran 5050 SMD adalah 5.0 * 5.0 * 1.6mm, yang lebih besar dari 3528SMD. Ini dapat digunakan sebagai 'LED quad' dengan 4 LED. 5050 chip LED sering digunakan pada 60 lampu strip LED per meter, cocok untuk pencahayaan umum, seperti pencahayaan koridor di rumah, bar, restoran, hotel, dan tempat-tempat lain, menggantikan pencahayaan fluorescent.
5630 SMD adalah 5.6 * 3.0 * 0.9mm. Dibandingkan dengan 5050SMD, ia memiliki karakteristik kecerahan tinggi, pencahayaan seragam, efek cahaya kecil, dan umur panjang. Ini digunakan untuk tujuan komersial di pusat perbelanjaan, klub, teater, dan restoran. Kegunaan lain termasuk pencahayaan arsitektur, keamanan dan pencahayaan darurat, lampu latar, lampu signage, dan acara khusus dan konferensi dan pameran.
Ukuran SMD 3030 adalah 3.0 * 3.0 * 0.52mm, itu adalah manik lampu sudut cahaya lebar konsumsi daya rendah. Ini tidak hanya menghasilkan output cahaya tertinggi tetapi juga memiliki kinerja fluks terbaik. SMD 3030 dapat didorong oleh arus besar, dan dapat secara efektif menghilangkan panas. Chip LED ini dapat bekerja dalam berbagai kondisi lingkungan dan cocok untuk aplikasi pencahayaan industri dan komersial. Apakah pencahayaan BW adalah produk pencahayaan indoor atau outdoor, itu diterapkan pada LED SMD ini.
Ukuran 2835 SMD adalah 2.8 * 3.8 * 0.8mm, dan papan sirkuitnya sama seperti di 3528. Anda dapat menganggap 2835 sebagai alternatif yang lebih efektif untuk 5050-memproduksi 20% cahaya, tetapi mengkonsumsi lebih sedikit daya. Ini sangat populer di pasar dan sekarang banyak digunakan. 2835 SMD biasanya digunakan untuk pencahayaan dalam ruangan umum, seperti cahaya high bay, cahaya linier, cahaya tahan uap, dll. Pencahayaan dalam ruangan pencahayaan XSY juga lebih cenderung menggunakan chip LED ini.
Ukuran 3535 SMD adalah 3.5 * 3.5 * 1.9mm. Saat ini, ini terutama mengacu pada LED ber berdaya tinggi kemasan keramik. Ini memiliki konduktivitas termal yang baik, ketahanan suhu tinggi, pencahayaan pusat yang kuat, dan cocok untuk produk berdaya tinggi luar ruangan, seperti lampu sorot, lampu jalan, lampu stadion, dll.
Secara umum, menurut pengalaman bertahun-tahun kami dalam produksi dan penjualan lampu LED, hanya sejumlah kecil produk DIP LED yang saat ini ada di pasaran yang akan menggunakannya. Meskipun penerimaan COB lebih tinggi daripada DIP, yang paling populer adalah teknologi SMD.
