Kontrol Pencahayaan DALI: Panduan Lengkap
DALI (Digital Addressable Lighting Interface) mewakili kemajuan signifikan dalam teknologi kontrol pencahayaan. Sebagai standar yang terbuka dan independen-dari produsen, standar ini memberikan kontrol digital yang canggih dengan tetap menjaga kemudahan instalasi dan konfigurasi. Protokol ini telah menjadi pilihan utama untuk ruang komersial, tempat perhotelan, dan proyek perumahan besar yang mencari solusi pencahayaan cerdas.
Memahami Teknologi DALI
DALI adalah protokol komunikasi digital dua arah yang dirancang khusus untuk sistem kontrol pencahayaan dalam otomatisasi gedung. Berbeda dengan metode kontrol-satu arah tradisional, DALI memungkinkan komunikasi dua arah antara pengontrol dan perangkat pencahayaan individual. Hal ini memungkinkan tidak hanya mengirimkan perintah tetapi juga menerima pembaruan status dan informasi diagnostik dari setiap perlengkapan yang terhubung.
Protokol ini berasal dari penyempurnaan Antarmuka Serial Digital Tridonic dan telah berkembang menjadi standar internasional (IEC 62386), memastikan kompatibilitas antar produsen dan-pemasangan instalasi di masa depan.
Keuntungan Utama Sistem DALI
Fleksibilitas yang Tak Tertandingi
Arsitektur DALI yang dapat dialamatkan memungkinkan kontrol individual hingga 64 perangkat dalam satu bus. Kelompok pencahayaan dan pemandangan dapat dikonfigurasi ulang melalui perangkat lunak tanpa pemasangan kabel fisik, sehingga ideal untuk ruangan dengan kebutuhan yang berubah-ubah.
Instalasi Sederhana
Sistem bus dua-kabel yang terstandarisasi menghilangkan konfigurasi kabel yang rumit. Pemasang tidak perlu mengetahui pengaturan pencahayaan akhir selama pemasangan, karena pengalamatan dan pengelompokan ditangani secara digital setelah pemasangan fisik.
Kompatibilitas Standar Terbuka
Sebagai protokol{0}}netral vendor, DALI memastikan interoperabilitas antar komponen dari produsen berbeda. Hal ini mencegah vendor lock-dan memberikan akses ke harga yang kompetitif sambil menjaga integritas sistem.
Pemantauan dan Pengendalian Komprehensif
Pengelola fasilitas mendapat manfaat dari pemantauan status-waktu nyata terhadap masing-masing perlengkapan, memungkinkan pemeliharaan prediktif dan identifikasi kesalahan dengan cepat. Pelacakan konsumsi energi dan jadwal pencahayaan otomatis semakin meningkatkan efisiensi operasional.
Arsitektur yang Dapat Diskalakan
Dari instalasi-ruangan tunggal hingga kompleks-beberapa bangunan, DALI berkembang dengan mudah. Beberapa bus DALI dapat dihubungkan bersama untuk menciptakan sistem manajemen pencahayaan yang komprehensif untuk skala proyek apa pun.
Komponen dan Arsitektur Sistem
Struktur Bus DALI
Tulang punggung setiap instalasi DALI adalah-bus kabelnya, yang membawa daya dan komunikasi digital. Bus-tegangan rendah ini menghubungkan semua komponen sistem:
Perlengkapan kontrol (driver LED, ballast)
Perangkat input (sensor, sakelar)
Pengontrol aplikasi
Skema Pengalamatan
Setiap perangkat di bus DALI menerima alamat unik (1-64), sementara grup dapat ditentukan untuk mengontrol beberapa perangkat secara bersamaan. Perintah siaran juga dapat mengalamatkan semua perangkat di bus bila diperlukan.
Opsi Kontrol
DALI mendukung beragam antarmuka kontrol:
Peredup dan sakelar{0}}yang dipasang di dinding
Sensor hunian dan siang hari
Perangkat lunak manajemen terpusat
Integrasi dengan sistem otomasi gedung
Antarmuka berbasis seluler dan-web
Instalasi dan Konfigurasi
Kesederhanaan Pengkabelan
Topologi bus dua{0}}kabel secara signifikan mengurangi kerumitan pemasangan dibandingkan dengan sistem kontrol pencahayaan konvensional. Kabel-tegangan rendah standar berjalan antar perangkat dalam konfigurasi-rantai daisy, tanpa persyaratan pelindung khusus.
Proses Komisioning
Setelah instalasi fisik, konfigurasi sistem dilakukan melalui perangkat lunak:
Pengalamatan dan identifikasi perangkat
Tugas kelompok
Pemrograman adegan
Kontrol pemetaan perangkat
Verifikasi dan pengujian sistem
Uji coba digital ini memungkinkan konfigurasi ulang yang mudah seiring dengan perkembangan kebutuhan ruang, tanpa memerlukan perubahan fisik pada instalasi.
Kemampuan Integrasi
Membangun Sistem Otomasi
DALI terintegrasi secara mulus dengan platform manajemen gedung utama termasuk Lutron, KNX, dan BACnet. Hal ini memungkinkan kontrol terpadu atas pencahayaan bersama dengan HVAC, keamanan, dan sistem bangunan lainnya.
Konfigurasi Hibrid
Menggabungkan DALI dengan protokol kontrol lainnya dapat mengoptimalkan fungsionalitas dan biaya. Skenario integrasi umum meliputi:
DALI untuk kontrol pencahayaan dengan KNX untuk manajemen gedung secara keseluruhan
Ekstensi nirkabel RF untuk aplikasi retrofit
Konektivitas platform IoT untuk pengelolaan{0}berbasis cloud
Skenario Aplikasi
Kantor Komersial
Kontrol pencahayaan ruang kerja individu
Preset adegan ruang rapat
Otomatisasi koridor dan area umum
Manajemen energi melalui okupansi dan pemanenan cahaya matahari
Lingkungan Ritel
Penyorotan barang dagangan yang fleksibel
Penyesuaian pencahayaan musiman
Otomatisasi jam operasional
Optimalisasi penggunaan energi
Tempat Perhotelan
Adegan pencahayaan ruang tamu
Pencahayaan sesuai suasana area publik
Kontrol suasana restoran dan bar
Fasilitasi-jadwal pencahayaan yang luas
Fasilitas Industri
Kontrol zona pencahayaan-ruang tinggi
Penjadwalan pemeliharaan melalui pemantauan penggunaan
Integrasi keselamatan dan pencahayaan darurat
Pelacakan konsumsi energi
Spesifikasi Teknis
Tegangan Bus:16VDC (nominal)
Perangkat Maksimum per Bus:64 perlengkapan kendali + 64 perangkat kendali
Pengkabelan:Standar dua-bus kabel, polaritas-tidak sensitif
Kecepatan Data:1200 baud
Panjang Kabel:Maksimum 300 meter per bus
Implementasi Produk
InStyle LED menawarkan solusi DALI yang komprehensif termasuk:

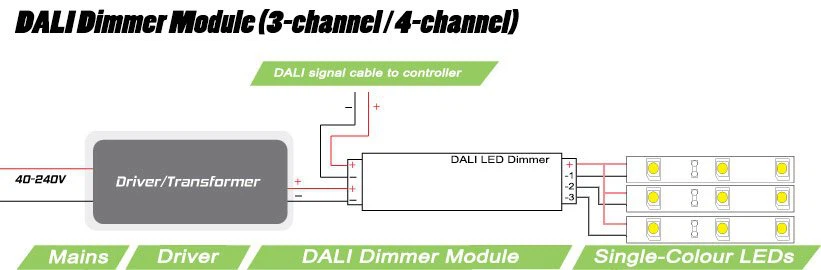

Penerima DALI-saluran tunggal (kapasitas 8A)
Pengontrol DALI-saluran (konfigurasi 4×5A)
Peredup dan panel antarmuka{0}}yang dipasang di dinding
Komponen integrasi sistem
Masa Depan-Desain Bukti
Evolusi DALI yang berkelanjutan memastikan relevansi yang berkelanjutan:
DALI-2 meningkatkan interoperabilitas dan menambahkan jenis perangkat baru
Opsi DALI nirkabel memperluas fleksibilitas untuk proyek retrofit
Kemampuan integrasi IoT terus berkembang
Meningkatnya adopsi produsen memperkuat ekosistem
Kesimpulan
DALI mewakili keseimbangan optimal antara kontrol pencahayaan yang canggih dan penerapan praktis. Pendekatan standar terbukanya, dikombinasikan dengan kemampuan digital yang kuat dan pemasangan yang mudah, menjadikannya pilihan logis untuk proyek yang memerlukan manajemen pencahayaan yang andal, terukur, dan{1}terbukti masa depan.
Baik menerapkan kontrol pencahayaan dasar di kantor kecil atau merancang strategi otomatisasi bangunan yang komprehensif, DALI memberikan landasan teknis dan fleksibilitas untuk memenuhi kebutuhan saat ini dan tantangan masa depan dalam desain pencahayaan cerdas.
