Panduan untuk Mengarahkan-Pengkabelan-Tabung LED T8 Ujung Ganda
Mengganti lampu neon tradisional dengan-tabung LED T8 berujung ganda adalah cara efektif untuk meningkatkan efisiensi energi dan kualitas cahaya. Berbeda dengan versi "plug-and-play", model-kabel langsung (atau ballast-bypass) memerlukan modifikasi permanen pada perlengkapan lampu yang ada. Panduan ini memberikan ikhtisar proses-demi-langkah yang jelas.
Pertimbangan Awal yang Penting
Sebelum memulai pekerjaan apa pun, penting untuk memahami hal-hal berikut:
Keselamatan Pertama:Selalu pastikan catu daya utama ke lampu dimatikan pada pemutus arus sebelum memulai pekerjaan apa pun.
Jenis Tabung:Konfirmasikan Anda punyakabel-langsungataupemberat-memotongtabung LED-ujung ganda. Ini tidak kompatibel dengan ballast fluoresen yang ada.

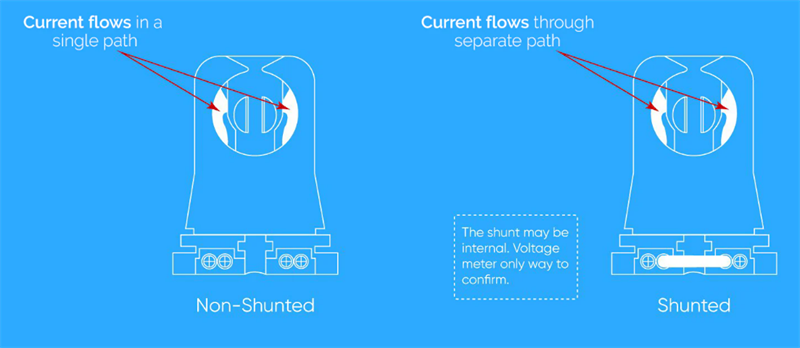

Batu nisan:Diperlukan{0}tabung LED berujung gandabatu nisan yang tidak-dihaluskan(soket yang menahan ujung tabung). Batu nisan shunted, yang umum terjadi pada perlengkapan lampu neon-start cepat, menyediakan jalur listrik tunggal di kedua kontak. Batu nisan yang tidak dilewati menyediakan dua jalur yang terpisah dan independen. Sebagian besar instalasi-kabel langsung mengharuskan Anda mengganti batu nisan yang dilangsir dengan versi yang tidak-dilangsir.
Saran Profesional:Jika Anda tidak yakin tentang bagian mana pun dari proses ini atau kurang pengalaman dengan pekerjaan kelistrikan, sangat disarankan untuk berkonsultasi dengan teknisi listrik yang berkualifikasi.
Ikhtisar: Pengoperasian-Kabel Langsung vs. Fluoresen
Dalam perlengkapan neon standar, daya mengalir melalui pemberat yang mengatur arus ke tabung. Dalam pemasangan LED kabel-langsung, Anda akan melepas pemberat dan tegangan saluran suplai langsung ke soket tabung.
Perbedaan utama dengan-tabung berujung ganda adalah cara mereka menerima daya:
Tabung-Berakhir Tunggal:Terima sambungan saluran (panas) dan netral dari ujung yang sama.
Tabung-Berujung Ganda:Terima sambungan saluran (panas) di satu ujung dan sambungan netral di ujung lainnya.
Panduan Instalasi
Langkah 1: Siapkan Perlengkapan & Identifikasi Komponen
Matikan daya pada pemutus sirkuit dan pastikan sudah mati.
Lepaskan tabung neon lama dan penutup perlengkapan untuk mengakses kabel internal.
Identifikasi pemberat, batu nisan, dan kabel suplai listrik (biasanya Hitam untuk Garis dan Putih untuk Netral).
Langkah 2: Hapus Ballast Lama
Dengan menggunakan pemotong kawat, potong dengan hati-hati kabel yang menghubungkan pemberat ke batu nisan dan listrik. Potong kabel sedekat mungkin dengan pemberat.
Hapus pemberat dari perlengkapan. Anda mungkin perlu melepaskannya dari braket pemasangannya.
Penting:Buang pemberat lama sesuai dengan peraturan setempat untuk limbah elektronik.
Langkah 3: Verifikasi atau Ganti Batu Nisan
Pastikan semua batu nisan tidak-dihaluskan. Jika versi tersebut di-shunt, Anda harus menggantinya dengan versi yang tidak di-shunt.
Untuk memasang batu nisan baru, masukkan kabel dari perlengkapan melalui dasar batu nisan, sambungkan ke terminal batu nisan, dan kencangkan batu nisan di tempatnya.
Langkah 4: Buat Sambungan Listrik
Metode pengkabelan tergantung pada apakah Anda memasang satu tabung atau beberapa tabung dalam satu perlengkapan.

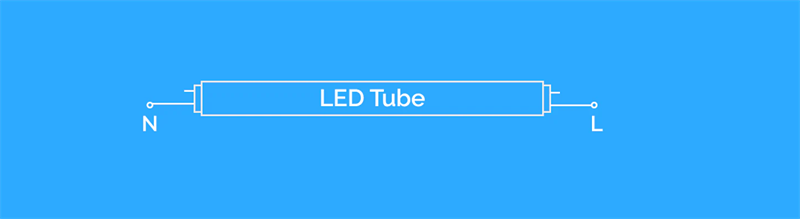

Untuk Tabung LED T8 Tunggal:
Ini memerlukan koneksi seri sederhana di dalam perlengkapan.
HubungkanGaris (Hitam)kabel dari sumber listrik ke salah satu pin di batu nisan disatu ujungdari perlengkapan tersebut.
HubungkanNetral (Putih)kabel dari sumber listrik ke salah satu pin di batu nisan diujung yang berlawanandari perlengkapan tersebut.
Pastikan semua sambungan aman menggunakan mur kawat atau konektor-in.
Untuk Beberapa Tabung LED T8:
Beberapa tabung harus dihubungkanparalel. Hal ini memastikan bahwa jika satu tabung rusak, tabung lainnya akan terus beroperasi. Ada dua metode umum:
Metode Multi-Rantai:
Jalankan masing-masing pasangan kabel Garis dan Netral dari titik sambungan suplai utama ke setiap rangkaian batu nisan. Ini adalah metode yang sangat andal tetapi mungkin menggunakan lebih banyak kabel.
Daisy-Metode Rantai:
Ini adalah teknik pengkabelan yang lebih efisien.
Pasokan kabel Jalur ke batu nisan pertama di satu sisi perlengkapan. Kemudian gunakan kabel jumper pendek untuk menghubungkan dari kontak kedua di batu nisan yang sama ke kontak pertama di batu nisan berikutnya, dan seterusnya.
Ulangi proses ini untuk kabel Netral di sisi berlawanan dari perlengkapan.
Catatan Keamanan Penting:Selama proses berlangsung, pastikan kabel Saluran dan Netral tidak pernah bersentuhan satu sama lain, karena dapat menyebabkan korsleting.
Langkah 5: Pemeriksaan dan Pengujian Akhir
Setelah semua sambungan aman dan terisolasi, masukkan kabel dengan hati-hati ke dalam perlengkapan untuk memastikan tidak mengganggu tabung.
Pasang kembali penutup perlengkapan.
Pasang tabung LED T8-ujung ganda yang baru dengan memasukkannya ke dalam batu nisan dan memutarnya seperempat-untuk menguncinya di tempatnya.
Pulihkan daya pada pemutus sirkuit.
Nyalakan perlengkapannya. Tabung LED akan langsung menyala tanpa berkedip atau berdengung, yang menandakan pemasangan berhasil.
Dengan mengikuti langkah-langkah ini, Anda berhasil mengubah perlengkapan lampu neon menjadi pencahayaan LED yang modern dan hemat energi. Untuk informasi lebih lanjut atau pertanyaan spesifik tentang produk, silakan baca pedoman produsen atau hubungi ahli pencahayaan profesional.
